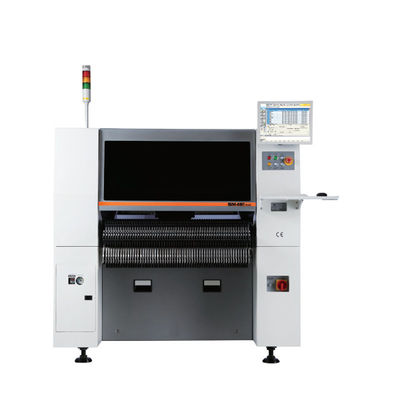

Установщик микросхем HANWHA SAMSUNG SM421 SM471 SM481 SM482 PICK AND PLACE

Как универсальный установщик компонентов, чья система технического зрения усилена на основе платформы высокоскоростного установщика микросхем SM471 и чья скорость установки микросхем является самой высокой среди установщиков компонентов того же класса, SM481 реализовал скорость установки микросхем 39 000 CPH, самую высокую среди установщиков компонентов того же класса, применяя головку с одной портальной конструкцией и десятью шпинделями, а также новое летающее зрение и максимизируя движение захвата и размещения. Кроме того, он применим к микросхемам 0402 (01005 дюймов) и микросхемам 42 мм. Он улучшил фактическую производительность и качество размещения, применяя высокоскоростные и высокоточные электрические податчики. Кроме того, поскольку он разработан для совместимости с пневматическими податчиками серии SM, он максимизирует удобство работы для клиента.
   39 000 CPH (Оптимум)
   1 портал x 10 шпинделей/головка

•    Применимые детали: 0402 (01005 дюймов) ~ 42 мм (H15 мм)
•    Применимая печатная плата: 460 (Д) x 400 (Ш) (Стандарт) Макс. 740 (Д) x 460 (Ш) (Опция)
•    Высокоскоростной, высокоточный и электрический податчик
•   Функция автоматического выравнивания положения захвата
•   Совместимость с пневматическими податчиками SM
  •    Новая вакуумная система и оптимизированное движение захвата/размещения
  •    SMART податчик
•    Первая в мире автоматическая загрузка и автоматическое сращивание
•    Свежая энергия в вашем бизнесе
  •    Применяет новую вакуумную систему
•    Июль 2013 г.
•    Усовершенствованный высокоскоростной гибкий монтажник
•    Распознавание полярности деталей Распознавание BGA и CSP
• Реализует самую высокую скорость размещения среди установщиков микросхем того же класса, применяя новый механизм летающей головки с 10 шпинделями, а также оптимизированное движение захвата/размещения
• Поскольку он позволяет распознавать детали, не останавливаясь после захвата детали, применяя свою оригинальную технологию распознавания изображений On-the-Fly, модель SM481 максимизирует скорость размещения детали, сводя к минимуму время перемещения между положением захвата и положением размещения и сокращая время распознавания почти до нуля.

Реализует сверхвысокую скорость размещения 39 000 CPH

Система коррекции точности размещения Чип ±50μm(Cpk ≥1.0) Недавно обновленная система калибровки точности размещения автоматически проверяет и корректирует смещение точки захвата, смещение головки, смещение C/V и т. д., чтобы обеспечить надежное размещение деталей.

Абсолютная точность ±50μm(Cpk 1)

Электрический высокоскоростной и высокоточный податчик

   Электрический податчик SM

   Позволяет интегрированное использование 0603/2P/4P

•    Оснащен функцией автоматического выравнивания положения захвата между податчиками для повышения скорости одновременного захвата.
  •    Возможность установки различных скоростей подачи деталей для повышения стабильности подачи деталей.
  •    Функция автоматического распознавания шага подачи
  •    Совместимость с пневматическими податчиками SM
  •   SM smart податчик
•    Первый в мире податчик, оснащенный функциями Auto Splicing и Auto Loading
•    Максимизирует удобство работы и фактическую производительность за счет автоматизации процесса сращивания для замены катушки деталей, обычно выполняемой вручную.
  • Минимизирована задержка размещения деталей благодаря оптимизации пневматического пути
    • Обеспечивает стабильный захват деталей и минимизирует потребление воздуха за счет применения вакуумного насоса

Технические характеристики

Категория

   Минимизирована задержка размещения деталей благодаря оптимизации пневматического пути

   Обеспечивает стабильный захват деталей и минимизирует потребление воздуха за счет применения вакуумного насоса

• Усиленная применимость к деталям и печатным платам
• Применяет новую систему освещения

   Применимо к деталям от 0402 (01005 дюймов) до 42 мм (H15 мм), а также к деталям BGA/CSP

   Применимо к печатным платам макс. 740 (Д) x 460 (Ш) для длинных плат, применяемых в светодиодах и дисплеях

•    Поддерживает автоматическое распознавание всего положения захвата, будучи оснащенным, соответственно, фидуциальной камерой слева и справа
• Усиленная применимость к деталям нестандартной формы, включая BGA, CSP и т. д., путем применения трехступенчатых систем освещения (боковое, коаксиальное и внешнее освещение).
