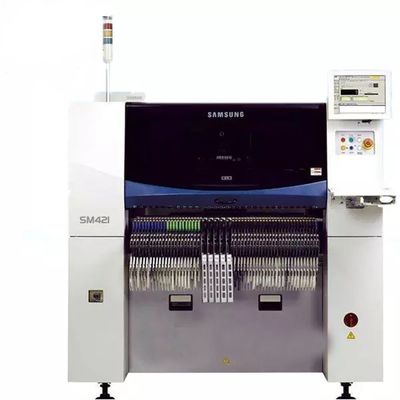

У SM421 - это высокоскоростная и высокоточная машина, используемая в электронном производстве для установки компонентов поверхностного монтажа на печатные платы (PCB). Она производится компанией Samsung, ведущим именем в электронной промышленности.
SM421 оснащена системой технического зрения, которая может распознавать и правильно выравнивать компоненты на печатной плате. Она имеет двойные портальные манипуляторы, которые могут захватывать и устанавливать несколько компонентов одновременно, что приводит к высокой скорости установки и повышению производительности.
Эта машина способна монтировать различные типы компонентов, включая резисторы, конденсаторы, интегральные схемы (ИС), шариковые решетки (BGA) и малогабаритные транзисторы (SOT). Она имеет диапазон компонентов от 0201 (0,2 мм x 0,1 мм) до 32 мм x 32 мм, что делает ее подходящей для широкого спектра требований к сборке печатных плат.
У SM421 максимальная скорость установки составляет 42 000 компонентов в час (CPH) и точность ±0,03 мм, что обеспечивает точную и эффективную установку компонентов. Она имеет систему технического зрения с двойной точностью, которая сканирует компоненты перед установкой, чтобы убедиться, что они правильно выровнены с печатной платой.
- Подготовьте печатную плату: Убедитесь, что печатная плата чистая и правильно подготовлена для установки компонентов. Это включает в себя обеспечение правильного нанесения паяльной пасты или клея.
- Настройте машину: Загрузите необходимые компоненты в питатели машины. SM421 может обрабатывать до 120 различных типов компонентов одновременно.
- Запрограммируйте машину: Введите необходимые инструкции и данные о размещении компонентов в интерфейс машины. Это включает в себя указание положений, ориентаций и количества каждого компонента, который необходимо установить.
- Откалибруйте систему технического зрения: Запустите процесс калибровки, чтобы убедиться, что система технического зрения машины может точно идентифицировать и выравнивать компоненты.
- Начните процесс установки: Запустите машину, чтобы начать процесс установки. Машина будет захватывать компоненты из питателей и устанавливать их в указанные положения на печатной плате.
- Контроль и проверка: Непрерывно контролируйте работу машины, чтобы убедиться, что компоненты устанавливаются точно и с желаемой скоростью. Периодически проверяйте качество установленных компонентов, чтобы убедиться, что они соответствуют требуемым стандартам.
- Техническое обслуживание и устранение неполадок: Выполняйте регулярные задачи по техническому обслуживанию машины, чтобы поддерживать ее в оптимальном состоянии. Своевременно устраняйте любые проблемы или ошибки, чтобы свести к минимуму время простоя производства.
В целом, машина для установки компонентов SM421 является надежным и эффективным решением для производителей электроники, стремящихся автоматизировать процесс сборки печатных плат. Она обеспечивает высокую скорость установки, точность и универсальность, что делает ее подходящей для широкого спектра размеров и форм электронных компонентов.
| МАШИНА ДЛЯ УСТАНОВКИ КОМПОНЕНТОВ SM421 | |
|---|---|
| Скорость монтажа | 21 000 CPH / Chip (Справочник IPC9850) 5 500 CPH / QFP (Базовая линия IPC9850) |
| Диапазон компонентов | Макс. 0402 (01005) Chip ~ □ 55 мм 0603 (0201) Chip ~ □ 55 мм (стандарт) |
| Теоретическая скорость чипа | 21 000 CPH / Chip |
| Диапазон монтажа | Микросхема 0603 до □ 22 мм IC |
| Точность установки | плюс-минус 0,03 мм |
| Размер печатной платы | 460 (Д) x 400 (Ш) мм |
| Размер устройства | 1650 (Д) x 1690 (Г) x 1485 (В) |
| Размещение | ± 50 мкм @ 3σ / Chip, ± 30 мкм @ 3σ / QFP |
Высокоскоростной гибкий монтажник
Как установщик общих компонентов, чья система технического зрения усилена на основе платформы высокоскоростного чипа SM471
стрелка и чья скорость установки чипов является самой высокой среди установщиков компонентов того же класса, SM481 реализовала
скорость установки чипов 39 000 CPH, самую высокую среди установщиков компонентов того же класса, применяя головку
с одним порталом и десятью шпинделями, а также новое летающее зрение и путем максимизации движения захвата и установки. В
Кроме того, он применим к чипам 0402 (01005 дюймов) и ИС 42 мм. Он улучшил фактическую производительность и
качество установки за счет применения высокоскоростных и высокоточных электрических питателей. Кроме того, поскольку он
разработан для совместимости с пневматическими питателями серии SM, он максимизирует удобство работы для клиента.
39 000 CPH (Оптимум)
1 портал x 10 шпинделей/головка
Применимые детали: 0402 (01005 дюймов)
~ 42 мм (В15 мм)
Применимая печатная плата: 460 (Д) x 400 (Ш) (Стандарт)
Макс. 740 (Д) x 460 (Ш) (Опция)
Высокая скорость, высокая точность и электрический
Приводной питатель
- Функция автоматического выравнивания положения захвата
- Совместимость с пневматическими питателями SM
Новая вакуумная система и оптимизированный захват/
Движение установки
SMART питатель
- Первый в мире Auto Loading и Auto Splicing
Свежая энергия в вашем бизнесе
Применяет новую вакуумную систему
Июль. 2013
Усовершенствованный высокоскоростной гибкий монтажник
Распознавание полярности деталей Распознавание BGA и CSP
Обеспечивает самую высокую скорость установки среди
установщиков чипов того же класса, применяя новую летающую головку
механизм с 10 шпинделями, а также оптимизированный
движение захвата/установки
Поскольку он позволяет распознавать детали, не останавливаясь после захвата детали, путем
применяя свою оригинальную технологию распознавания изображений On-the-Fly, модель SM481
максимизирует скорость установки деталей, сводя к минимуму время
перемещения между положением захвата и положением установки и путем
сокращения времени распознавания почти до нуля.
Обеспечивает сверхвысокую
Скорость установки 39 000 CPH
Система коррекции точности установки
Чип ±50 мкм (Cpk ≥1,0)
Недавно обновленная система калибровки точности установки
автоматически проверяет и корректирует
смещение точки захвата, смещение головки, смещение C/V и т. д.
для обеспечения надежной установки деталей.
Абсолютная точность ±50 мкм (Cpk 1)
Электрический высокоскоростной
и высокоточный питатель
Электрический питатель SM
• Обеспечивает интегрированное использование 0603/2P/4P
• Оснащен функцией автоматического выравнивания
положение захвата между питателями для улучшения
скорость одновременного захвата.
• Возможность установки различных скоростей подачи деталей для
повышения стабильности подачи деталей.
• Функция автоматического распознавания шага подачи
Совместимость с пневматическими питателями SM
SM smart питатель
• Первый в мире питатель, оснащенный функциями Auto Splicing
и Auto Loading
- Максимизирует удобство работы и фактическое
производительность за счет автоматизации сращивания
процесс замены катушки деталей, обычно
выполняемый вручную.
| Модель | SM481 |
| Выравнивание | Летающее зрение + Зрение сцены (опция) |
| Количество шпинделей | 10 шпинделей x 1 портал |
| Скорость установки | 39 000 CPH (Оптимум) |
| Точность установки | Чип/QFP |
| ±50 мкм@μ+3σ/Чип, ±30 мкм@μ+3σ/QFP (На основе стандартных чипов) | |
| Диапазон компонентов | Летающее зрение FOV 24 |
| 0402 (01005 дюймов) ~ 16 мм IC, разъем (шаг выводов 0,4 мм) * BGA, CSP (шаг шариков 0,4 мм) | |
| Зрение сцены | |
| Размер платы (мм) | Минимум 50 (Д) x 40 (Ш) |
| Максимум 460 (Д) x 400 (Ш) | |
| 510 (Д) x 460 (Ш) (Опция) | |
| 610 (Д) x 510 (Ш) (Опция) | |
| 740 (Д) x 460 (Ш) (Опция) | |
| Толщина печатной платы | 0,38 ~ 4,2 |
| Емкость питателя | 120 шт. / 112 шт. (Док-картридж) |
| Утилита | Питание переменного тока 200 / 208 / 220 / 240 / 380 / 415 В (50/60 Гц, 3 фазы) Макс. 4,7 кВА |
| Потребление воздуха | |
| Масса | Прибл. 1655 кг |
| Внешний размер (мм) | 1650 (Д) x 1680 (Г) x 1530 (В) |
| Текущая катушка | |
| Новая катушка |
• Минимизирована задержка установки деталей за счет оптимизации
пневматического пути
• Обеспечивает стабилизированный захват деталей и минимизированный воздух
потребление за счет применения вакуумного насоса
Усиленная применимость к деталям и печатным платам
Применяет новую систему освещения
• Применимо к деталям от 0402 (01005 дюймов) до
42 мм (В15 мм), а также детали BGA/CSP
• Применимо к печатным платам макс. 740 (Д) x 460 (Ш) для длинных
платы, применяемые к светодиодам и дисплеям
• Поддерживает автоматическое распознавание всего захвата
положение, будучи оснащенным эталонной камерой на
слева и справа соответственно
Усиленная применимость к деталям нестандартной формы, включая
BGA, CSP и т. д., путем применения трехступенчатого освещения
системы (боковое, коаксиальное и внешнее освещение).
-
