Детали продукта
Фирменное наименование: SAMSUNG
Номер модели: SM320 SM321 SM421 SM431
Условия оплаты & доставки
Количество мин заказа: 1 шт.
Цена: Negotiable
Упаковывая детали: случай 1.Wooden и пакет 2.As вакуума ваши требования
Время доставки: 3 дня
Условия оплаты: T/T, западное соединение, PayPal, кредитная карточка
Поставка способности: 3000
Запасы: |
Большие |
Название: |
SAMSUNG SM320 SM321 SM421 SM431 |
Бренд: |
SAMSUNG |
Модель: |
SAMSUNG SM320 SM321 SM421 SM431 |
Спецификация: |
Выбор SMT и машина места |
Состояние: |
Оригинальное |
Перевозка: |
своевременная пересылка |
Гарантия: |
1 год |
Доставка: |
Federal Express, поднимает, DHL, по мере необходимости |
Пакет: |
Деревянный корпус |
Запасы: |
Большие |
Название: |
SAMSUNG SM320 SM321 SM421 SM431 |
Бренд: |
SAMSUNG |
Модель: |
SAMSUNG SM320 SM321 SM421 SM431 |
Спецификация: |
Выбор SMT и машина места |
Состояние: |
Оригинальное |
Перевозка: |
своевременная пересылка |
Гарантия: |
1 год |
Доставка: |
Federal Express, поднимает, DHL, по мере необходимости |
Пакет: |
Деревянный корпус |
SMT-машина для сбора и размещения, вообще говоря, является самым важным и дорогим оборудованием в SMT. Это устройство для монтажа электронных компонентов. Это все высокотехнологичное оборудование, состоящее из стойки,Организация передачи и подшипников ПКБ, система привода, система позиционирования и выравнивания, питатель, система оптического распознавания, датчик и компьютерная система управления.
Применение продукта
Название: Samsung SM320 SM321 SM421 SM431
Бренд: SAMSUNG
Модель:SAMSUNG SM320 SM321 SM421 SM431
Спецификация:SMT PICK AND PLACE MACHINE (СМТ-машина для подбора и установки)
Состояние:оригинальное
Качество:высочайшее
Запасы: большие
Оплата:T/T до отправки
Перевозка:перевозка в срок
Гарантия: 1 год
Доставка: FEDEX, UPS, DHL, по мере необходимости
Пакет: деревянный корпус
Samsung SM431 машина
Размер ПКБ 460 x 460 (1ПКБ)
Скорость патча 21000CPH
Компонент: 0402 мм Чип до 12 мм
84 шт. 8мм кормилицы
Параметры Samsung SM431
1) Скорость 55000CPH (лучшее состояние)
2) система двойного сервопривода с двумя руками по оси Y
3) оружие в общей сложности 16 голов размещения
Система высокоскоростного распознавания полетных изображений
- Компоненты для адаптации: 0402 мм
- Точность установки: ± 50μm @ 3σ
4) Для новой системы питания SM
- Для непрерывного питания
- для железнодорожного питателя
-LED показывает статус питателя
5) система двойной трансмиссии
- Двойной режим передачи: 330 x 250 (2 PCB)
- Однообразный режим передачи: 460 x 460 (1PCB)
6) Можно поставить 84 8мм кормильца
7) ЖК-дисплей с передней и задней работой
8) автоматическое устройство для смены рта
9) Операционная система Windows XP
10) Охрана безопасности
11) Комплект
Модель | SAMSUNG SM320 |
Режим распознавания компонентов | ПЛАЙНГ ВИЗИОН + СТЕДИЧЕСКИЙ ВИЗИОН |
Компоненты | CHIP 1608 18500 CPH (IPC9850) |
SOP 15000 CPH (IPC9850) | |
QFP 5500 CPH (IPC9850) | |
Фиксированная система зрения камеры | 1.4 SEC/QFP208 ((СТАНДАРТ ПРОБЛИКИ ОБНОЖЕНИЯ) |
Точность установки | CHIP/QFP ±50 18500cph/h |
Летное видение |
1005 ~ 22mmIC (Опция:0603~12mmIC/0402~7mmIC) |
Стандартное зрение на сцене ((FOV 35) | 32mmIC ((Pitch 0.4mmQFP/0.75mmBGA/~55mm(MFOV)) |
Стандартное зрение на сцене ((FOV 45) | 42mmIC ((Pitch 0.5mmQFP/1.0mmBGA/~55mm(MFOV)) |
Стандартное зрение на сцене ((FOV 20) | 17mmIC ((Pitch 0.3mmQFP/0.5mmBGA) Min.Lead pitch (QFP) (Минимальная проницаемость свинца) |
FOV10 | 0.3mm ((QFP) /0.65mm ((BGA) Минимальный мяч (BGA) |
FOV15 | 0.5mm ((QFP) /0.75mm ((BGA) |
FOV25 | 0.5mm ((QFP) /0.75mm ((BGA) |
Макс.Высота | H12mm ((Летающая камера стандарт) |
H15mm ((Летающая камера стандарт) | |
Размер ПКБ | Минимальный размер: 50 ((L) * 40 ((W) |
Максимальный размер:460 ((L) * 400 ((W) Вариант: 510*460,640*510 |
|
Толщина ПКБ | 0.38мм-4.2мм |
Количество кормильца | 120ea/112ea ((доковая тележка) |
Электрическое питание | AC220/220/240V ((50/60HZ, 3 фазы)) ((Вариант:340/380/415V) |
Компрессор воздуха | 260 NI/MIN |
Вес | 1800 кг |
Размер | 1650 L*1680 D*1530 H |
Популярный SM320, очень гибкий, удобный в использовании и очень надежный.
Каждый с индивидуальным освещением позволяет 6 совершенно разных компонентов, чтобы быть выровнен на лету.
Камера, позволяющая размещать компоненты до 0,4 мм.

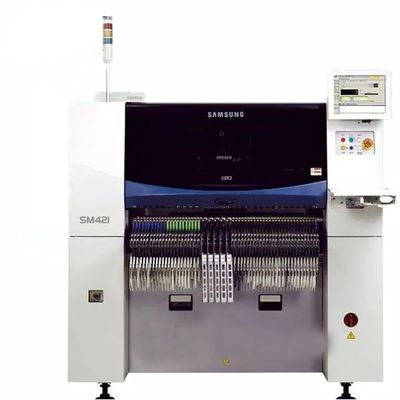

Наименование модели | Samsung SM421 | |
Сравнение |
Летающее зрение + зрение на сцене (Если установлен большой конвейер, можно установить только один этап зрения) |
|
Количество шпинделей | 6 шпинделей × 1 гамбрия | |
Уровень размещения | Летающее видение |
Чип 1608 21000 CPH (IPC9850) SOP 15,000 CPH (IPC9850) QFP 5500 CPH (IPC9850) |
Точность размещения | Чип/QFP |
Точность: ±50@±3σ/чип (На основе стандартных чипов) |
Компонент | Летающее видение | 0603 ~ 22 мм IC |
Стандартное зрение на стадии (FOV35) |
~ 32 мм IC (проводный проход 0,3 мм) ~ 55 мм (MFOV) |
|
Факультативное зрение на стадии (FOV45) |
~ 42 мм IC (основной питч 0,4 мм) ~ 55 мм (MFOV) |
|
Максимальный рост |
H = 12 мм (стандартная летающая камера) H = 12 мм (стандарты камер сцены) |
|
Размер доски | Минимальная | 50 ((L) * 40 ((W) |
Однополосный проезд (максимум) |
400 мм ((L) * 400 мм ((W) 510 мм ((L) * 460 мм ((W) (по желанию) 610 мм ((L) * 510 мм ((W) (по желанию) |
|
Двойная полоса движения (максимум) | - | |
Толщина ПКБ | 0.38 ~ 4.2 мм | |
Пропускная способность питателя | 120ea/112ea (Докопительная тележка) | |
Полезность | Сила | AC200 / 208 / 220 / 240 / 380 / 415В (50/60Гц, 3 фазы) |
Максимум 4,7 кВА | ||
Потребление воздуха | 0.5 ~ 0.7MPa (5,1 ~ 7,1kgf/cm2) | |
260 Н/мин | ||
Масса (кг) | Приблизительно.680 | |
Внешний размер (мм) | 1,650 ((L) х 1,690 ((D) х 1,535 ((H) |
Смт-машина для подбора и размещения 6 голов smt421
1. Подъем-перемещение-постановка-размещение и другие функции
2. быстро и точно
3. Различные размеры платы PCB могут быть использованы
4. Улучшить эффективность производства и снизить издержки производства
Прочие продукты
Наша компания поставляет все виды машин SMT и связанных с ними продуктов:
1.Устройства и принадлежности SMT, сопла, питатель, части питателя, фильтр, проводник, лента, морт, ремень, цилиндр, смазка/мазь SMT, датчик и т.д.
2. Насадки и питатели и их части для Fuji, для Juki, для Yamaha, для Samsung, для Siemens, для Panasonic, для Sony.... и т.д., все они имеют большой запас.
