Выбор SMT SM320 SM321 SM421 SM431 Samsung и машина места

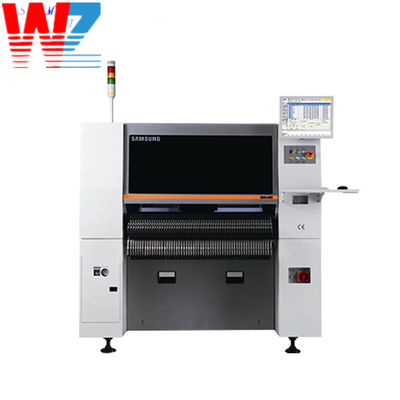

SM320 Samsung Pick And Place Machine (Машина для подбора и размещения)
,SM431 Samsung Pick And Place Machine (Самсунг - машина для подбора и размещения)
,Удобный для пользователей монтер чипов Samsung
SMT машина для установки компонентов, говоря в общем, является самым критичным и дорогим оборудованием в SMT. Это устройство для монтажа электронных компонентов. Это высокотехнологичное оборудование, состоящее из стойки, системы передачи и поддержки печатной платы, приводной системы, системы позиционирования и выравнивания, питателя, системы оптического распознавания, датчика и системы компьютерного управления.
- Скорость 55 000 CPH (Лучшее состояние)
- Двухрычажная система привода с двумя сервоприводами по оси Y
- Всего 16 головок для установки компонентов Высокоскоростная система распознавания изображений в полете - Компоненты для адаптации: чип 0402 мм до □ 12 мм - Точность монтажа: ± 50μm @ 3σ
- Для новой системы подачи SM - Для непрерывного питателя - для питателя с рельсовой системой - Отображение состояния питателя на светодиодном дисплее
- Двухканальная система передачи - Двухканальный режим передачи: 330 x 250 (2 платы) - Одноканальный режим передачи: 460 x 460 (1 плата)
- Может установить 84 питателя 8 мм
- ЖК-дисплей с передним и задним управлением
- Устройство автоматической смены насадок
- Операционная система Windows XP
- Защитная крышка
- Комплект
| Модель | SAMSUNG SM320 |
| Режим распознавания компонентов | FLYING VISION + STAGE VISION (ЛЕТЯЩЕЕ ЗРЕНИЕ + ЗРЕНИЕ СТОЛА) |
| Компоненты | CHIP 1608 18500 CPH (IPC9850) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| Система машинного зрения с фиксированной камерой | 1,4 СЕК/QFP208 (СТАНДАРТНАЯ ПОДАЧА ЛОТКА) |
| Точность монтажа | CHIP/QFP ±50 18500cph/ч |
| FLYING VISION (ЛЕТЯЩЕЕ ЗРЕНИЕ) |
1005~22 мм IC (Опция: 0603~12 мм IC/0402~7 мм IC) |
| Стандартное зрение стола (FOV 35) | 32 мм IC (шаг 0,4 мм QFP/0,75 мм BGA/~55 мм (MFOV)) |
| Стандартное зрение стола (FOV 45) | 42 мм IC (шаг 0,5 мм QFP/1,0 мм BGA/~55 мм (MFOV)) |
| Стандартное зрение стола (FOV 20) | 17 мм IC (шаг 0,3 мм QFP/0,5 мм BGA) Мин. шаг выводов (QFP) |
| FOV10 | 0,3 мм (QFP)/0,65 мм (BGA) Мин. шаг шариков (BGA) |
| FOV15 | 0,5 мм (QFP)/0,75 мм (BGA) |
| FOV25 | 0,5 мм (QFP)/0,75 мм (BGA) |
| Макс. высота | H12 мм (стандартная летающая камера) |
| H15 мм (стандартная летающая камера) | |
| Размер печатной платы | Мин. размер: 50 (Д) * 40 (Ш) |
|
Макс. размер: 460 (Д) * 400 (Ш) Опция: 510*460, 640*510 |
|
| Толщина печатной платы | 0,38 мм-4,2 мм |
| Количество питателей | 120ea/112ea (докинг-картридж) |
| Электропитание | AC220/220/240V (50/60HZ, 3 ФАЗЫ) (Опция: 340/380/415V) |
| Воздушный компрессор | 260 NI/MIN |
| Вес | 1800 кг |
| Размер | 1650 Д*1680 Г*1530 В |
Популярная SM320. Очень гибкая, удобная в использовании и надежная машина. Полное зрение с 6 головками для установки компонентов, каждая с индивидуальной подсветкой, позволяющей выравнивать 6 совершенно разных компонентов на лету. Камера, смотрящая вверх, позволяет устанавливать компоненты с шагом выводов до 0,4 мм.
| Название модели | Samsung SM421 | |
| Выравнивание |
Flying Vision + Stage Vision (Летающее зрение + Зрение стола) (Если установлена большая конвейерная лента, можно установить только одно зрение стола) |
|
| Количество шпинделей | 6 шпинделей × 1 портал | |
| Скорость установки | Flying Vision (Летающее зрение) |
Чип 1608 21 000 CPH (IPC9850) SOP 15 000 CPH (IPC9850) QFP 5 500 CPH (IPC9850) |
| Точность установки | Чип/QFP |
Точность: ±50@±3σ/Чип ±30@±3σ/QF (На основе стандартных чипов) |
| Компонент | Flying Vision (Летающее зрение) | 0603 ~ 22 мм IC |
| Стандартное зрение стола (FOV35) |
~32 мм IC (шаг выводов 0,3 мм) ~55 мм (MFOV) |
|
| Дополнительное зрение стола (FOV45) |
~42 мм IC (шаг выводов 0,4 мм) ~55 мм (MFOV) |
|
| Макс. высота |
H = 12 мм (стандартная летающая камера) H = 12 мм (стандартная камера стола) |
|
| Размер платы | Минимум | 50 (Д) * 40 (Ш) |
| Одиночная полоса (максимум) |
400 мм (Д) * 400 мм (Ш) 510 мм (Д) * 460 мм (Ш) (Опция) 610 мм (Д) * 510 мм (Ш) (Опция) |
|
| Двойная полоса (максимум) | - | |
| Толщина печатной платы | 0,38~4,2 мм | |
| Емкость питателя | 120ea/112ea (докинг-картридж) | |
| Утилиты | Питание | AC200 / 208 / 220 / 240 / 380 / 415 В (50/60 Гц, 3 фазы) |
| Макс. 4,7 кВА | ||
| Потребление воздуха | 0,5 ~ 0,7 МПа (5,1 ~ 7,1 кгс/см2) | |
| 260 Н/мин | ||
| Масса (кг) | Прибл. 1680 | |
| Внешний размер (мм) | 1650 (Д) x 1690 (Г) x 1535 (В) | |
- Функции захвата-перемещения-позиционирования-установки и другие
- быстро и точно
- Можно использовать печатные платы разных размеров
- Повышение эффективности производства и снижение производственных затрат
Наша компания поставляет все виды SMT машин и сопутствующих товаров:
- SMT оборудование и аксессуары, насадки, питатели, детали питателей, фильтры, направляющие, ленты, моторы, ремни, цилиндры, смазка/смазочные материалы SMT, датчики и т. д.
- Насадки и питатели и их детали для fuji, для Juki, для Yamaha, для Samsung, для Siemens, для, для Sony....и т.д., все они имеют большой запас.
-
