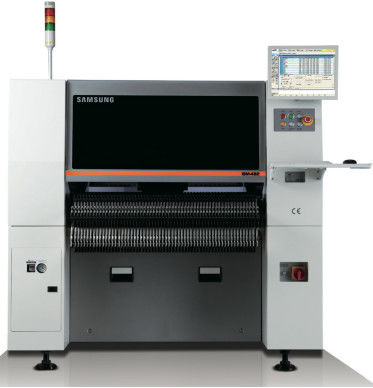

SM пневматические кормильщики Samsung Chip Mounter Hanwha Samsung SM421 Pick And Place Machine

В хорошем состоянии, недорогая машина SMT Samsung SM421

Подробная информация о продукции

Усовершенствованный
Гибкая высокоскоростная установка
As a general component placer whose vision system is reinforced based on the platform of the SM471 high speed chip shooter and whose chip placement speed is the highest among the same class component placers, SM481 достиг скорости размещения чипа 39 000 CPH, наивысшей среди устройств для размещения компонентов того же класса,с применением головы с одним портом и десятью шпинделями, а также новым летающим видением и максимизацией движения сбора и размещенияКроме того, он применим до 0402 ((01005 дюймов) чипов и 42 мм IC.Он улучшил фактическую производительность и качество размещения путем применения высокоскоростных и высокоточных электрических питателейКроме того, поскольку он предназначен для совместимости с пневматическими питателями серии SM, он максимизирует удобство работы заказчика.

39,000 CPH ((оптимальный)
1 перегородка x 10 шпинделей/голова
Применимые части: 0402 ((01005 дюймов)
~ 42 мм ((H15 мм)
Применимые ПКБ: 460 ((L) x 400 ((W) ((Standard)
Максимально 740 ((L) x 460 ((W) ((Optional)
Высокая скорость, высокая точность и электричество
Двигатель питания
- Функция автоматического выравнивания позиции подбора
- Совместима с пневматическими питателями SM
Новая вакуумная система и оптимизированный пикап
Предложение о размещении
СМАРТ-кормильник
- Первая в мире автоматическая загрузка и автоматическая сцепка
Свежая энергия в вашем бизнесе
Использует новую систему вакуума
Июль 2013 г.
Усовершенствованная гибкая высокоскоростная установка
Признание части полярности BGA и CSP
Осуществляет самую высокую скорость размещения среди тех же
класса чип-плейсеров путем нанесения новой летающей головы
механизм с 10 шпинделями и оптимизированный
движение подъема/размещения
Поскольку он позволяет распознавать часть без остановки после получения части
применяя свою оригинальную технологию распознавания изображений On-the-Fly,модель SM481 максимизирует скорость размещения деталей, минимизируя время передвижения между позицией сбора и позицией размещения и сокращая время распознавания почти до нуля.
Понимает, что супер высокий
Скорость размещения 39000 CPH
Система коррекции точности расположения
Чип ±50μm ((Cpk ≥1,0)
Недавно обновленная калибровка точности размещения
Система автоматически проверяет и корректирует
смещение точки сбора, смещение головы, смещение C/V и т.д.
чтобы обеспечить надежное размещение деталей.
Абсолютная точность ±50μm ((Cpk 1)
Высокая скорость с электрическим приводом
и высокоточный кормильник
Электроприводный SM-кормильник
• Позволяет интегрированное использование 0603/2P/4P
• Оснащен функцией автоматического выравнивания
Положение подъема между питателями для улучшения
скорость одновременного сбора.
• Способность устанавливать различные скорости подачи деталей до
улучшить стабильность поставок деталей.
• Функция автоматического распознавания продольного поля
Совместима с пневматическими питателями SM
SM умный питатель
• Первый в мире кормильщик, оснащенный системой автоматического сцепления
и функции Автозагрузки
- Максимизирует удобство работы и
производительность за счет автоматизации сцепления
Процесс замены части катушки обычно
выполняется вручную.

Спецификации

Усиленная применимость к деталям и ПХБ
Использует новую систему освещения
• Применяется для деталей от 0402 ((01005 дюймов) до
42 мм ((H15 мм), а также части BGA/CSP
• Применимо к ПХБ массой до 740 л x 460 л длиной длины
панели, нанесенные на светодиоды и дисплеи
• Поддерживает автоматическое распознавание всего пикапа
Положение, оснащенное фидуциальной камерой на
левый и правый соответственно
Усиленная применимость к частям необычной формы, включая
BGA, CSP и т.д., с применением трехступенчатого освещения
системы ((боковое, коаксиальное и наружное освещение).
