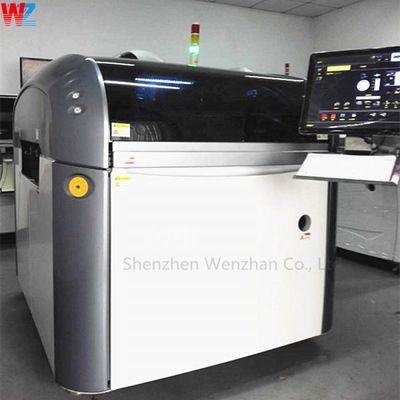

Использованный печатный принтер SMT DEK Horizon 03iX

Использованный печатный принтер SMT DEK Horizon 03iX
Наименование марки
DEK
Модель продукта
Горизонт 03iX
Страна происхождения
КНР
МОК
1 шт.
Цена единицы продукци
обсуждаемый
Метод оплаты
T/T, западное соединение, PayPal, кредитная карточка
Пропускная способность
100
Детали продукта
Product Name: DEK Horizon 03iX
Model: Горизонт 03iX
Quality: ВЕРШИНА
Package: Дело
Condition: Новый, новый/б/у
Payment: Оплата
Type: Продукты машины SMT родственные
Brand: ДЕК
Delivery: UPS, DHL, FedEx, как ваш заказ
Warranty: 1 год
Характер продукции
Подробные спецификации и характеристики
Используемый трафаретный принтер SMT PCB DEK Horizon 03iX
Спецификация стандартной конфигурации
  • Программное обеспечение. Возможность установки машины как с левой, так и с правой стороны.
  • Камера: цифровая камера HawkEye® 750, использующая интерфейс IEEE 1394. Многоканальная. Светодиодное освещение. Поле зрения 11,3 мм x 8,7 мм. Окно инспекции 26 мм2
  • Позиционирование камеры: Роторные двигатели и энкодеры с разрешением 4 микрона
  • Механизм давления ракеля: Управление программным обеспечением, моторизованный
  • Позиционирование трафарета: Ручная регулировка ширины и глубины экрана
  • Выравнивание трафарета: Моторизованное с помощью приводов X, Y и Theta
  • Ракель: Зажимной ракель с двойной задней кромкой (1 комплект в комплекте)
  • Интерфейс машины: Включены интерфейсы Upline и downline FMI
  • Подключение: Доступны интерфейсы RJ-45LAN (сеть) и USB2
  • Трехцветный маяк: Программируемый со звуковой сигнализацией
  • Документация: Печатные руководства, включающие: Оператор, Установка, Электрические схемы. Встроенные технические руководства и учебные пособия, поддерживающие функции оператора. DVD-диск, содержащий руководства и учебные пособия.
Возможность выравнивания машины >2 Cpk @ +/- 12,5µм, 6 сигм #
Возможность выравнивания процесса >2 Cpk @ +/- 25µм, 6 сигм #
Основное время цикла 12 секунд (11 секунд с опцией HTC)
Максимальная область печати 510 мм* (X) x 508,5 мм (Y)
Конструкция принтера Оптимизированная сварная рама из цельного куска
Управление машиной ISCANTM Управление движением с использованием сети CAN BUS
Операционная система Windows XP
Интерфейс оператора Цветной сенсорный TFT-дисплей, клавиатура и трекбол с DEK InstinctivTM
Использованный печатный принтер SMT DEK Horizon 03iX 0
Использованный печатный принтер SMT DEK Horizon 03iX 1
Спецификация транспортной системы
  • Тип: Цельный с 3-мм круглыми транспортными ремнями, передняя направляющая фиксированная
  • Совместимость с ESD: Черные транспортные ремни и направляющие с поверхностным сопротивлением более 106 Ом.
  • Регулировка ширины: Программируемая моторизованная задняя направляющая
  • Направление транспортировки: Слева направо
  • Справа налево: Слева налево, Справа направо
  • Размер обработки подложки (минимальный): 50 мм (X) x 40,5 мм (Y)
  • Размер обработки подложки (максимальный): 510 мм (X) x 508,5 мм (Y)
  • Толщина подложки: от 0,2 мм до 6 мм
  • Вес подложки (максимальный): 1 кг
  • Деформация подложки: До 7 мм, включая толщину подложки
  • Крепление подложки: Запатентованные зажимы сверху
  • Особенности обработки подложки: Мягкий подъем / посадка направляющей, регулятор зажима платы
  • Зазор под подложкой Программируемый от 3 мм до 42 мм
Использованный печатный принтер SMT DEK Horizon 03iX 2
