SMT сборочная линия Автоматизированная оптическая инспекция Кох Янг Зенит 3D AOI машина AOI инспекционная машина

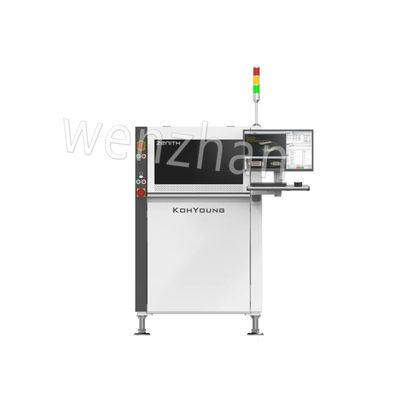

Zenith 3D AOI машина
,СМТ сборочная линия AOI-машина
,Автоматизированная оптическая инспекция AOI-машина
Полное 3D AOI, преодолевающее недостатки 2D AOI
Минимизируйте проблемы с тенями с помощью четырехсторонней проекции
Выполняет диагностику дефектов и устранение первопричин с помощью 3D-данных в режиме реального времени
Быстрое интуитивное программирование условий проверки с использованием параметрического подхода
Информация о процессе DB и дистанционное наблюдение в реальном времени
Автоматизация и эффективность управления инспекционными программами
Zenith LiTE Full 3D Automated Optical Inspection Machine от KohYoung. Zenith LiTE Full 3D AOI разработан с быстрой и интуитивно понятной программированием условий инспекции с использованием параметрического подхода.Эта машина имеет полное 3D на основе данных решения оптимизации процесса с использованием-реализация промышленности 4.0 / умный завод. Zenith LiTE 3D автоматизированная оптическая инспекция машина является лучшим вариантом и хорошей стоимостью модели для различных производственных условий.
- Отличная модель для различных производственных условий
- Полностью автоматическая AOI с запатентованной технологией 3D-инспекции Koh Young
- Минимизирует проблемы с тенью с 4-сторонней проекцией
- Быстрое и интуитивное программирование
- Открывает широкий спектр дефектов, таких как выбитые или могильные камни.
- Индустрия 4.0 с помощью умных фабрик
| Решение проблемы теней | Техника статьи Мура для устранения теней | ||||||
| Четырехнаправленная проекционная световая система (Zenith Alpha HS&Zenith Alpha UHS) | |||||||
| Решение проблем со зеркалами | Пятинаправленная проекционная световая система (Zenith Alpha HS+) | ||||||
| Определение малых компонентов (0402 мм) | Многочастотная технология Moire | ||||||
| Большой диапазон измерений + точность (вопрос диапазона измерений) | |||||||
| Компенсация отклонений ПКБ в реальном времени | Компенсация изгиба | ||||||
| (Пад ссылка + многочастотная технология Moire) | |||||||
| Положение тёмного компонента и белого компонента | Полное 3D измерение | ||||||
| Определение микро-упрямления сварки | |||||||
| Проверка поверхности соединения сварки | |||||||
| 3D обнаружение полярности | |||||||
| Выявление трещин компонентов | |||||||
| Модель | Разрешение камеры | FOVsize ((MM) | Скорость обнаружения** | максимум | Точность высоты | Освещение | |
| Высота | (Коррекционный модуль) | ||||||
| измерение | |||||||
| ALPHA HS | 6.5M 20μm | 51 х 51 мм | 550,3 см2/сек (0,47 сек/FOV) | 3 мм | ± 3% | IR-RGB | |
| 8 м 10 м | 28 х 28 мм | 170,8 см2/сек (0,44 сек/FOV) | 4 мм | Светодиодные | |||
| 8 м 15 м | 42 x 43 мм | 360,9 см2/сек (0,49 сек/FOV) | 4 мм | (Купол | |||
| ALPHA HS+ | 6.5M 20μm | 51 х 51 мм | 49.1 см2/сек (0,53 сек/FOV) | 20 мм | Стилированный | ||
| 8 м 15 м | 42 x 43 мм | 32.1 см2/сек (0,55 сек/FOV) | 25 мм | Освещение) | |||
| ALPHA UHS | 12 м 10 мкм | 12 м 10 мкм | 28.2 см2/сек (0,45 сек/FOV) | 4 мм | |||
| 12 М 15 мкм | 61 х 46 мм | 570,3 см2/сек (0,49 сек/FOV) | |||||
| корреспонденция | Настройка ширины конвейера | Автоматический | |||||
| Соответствующий формат ввода | Передняя / задняя сторона фиксирована (фабричная установка) | ||||||
| Программа | Соответствующий формат ввода | GERBER Data (274X, 274D), ODB++, Placement File, Mounter JOB файл, Allegro | |||||
| Цукен, наставник (по выбору) | |||||||
| Программное обеспечение | ePM-AOI, AOI GUI | ||||||
| Инструменты статистического управления | SPC плюс, обзорная станция | ||||||
| Удобство работы интерфейса | Библиотека, KYCAL (автоматическая камера/освещение/высота) | ||||||
| Операционная система | Windows 10 IOT ENTERPRISE LTSC 2019 (вводится в действие с 1 января 2019 года) | ||||||
| Дополнительный | - 1D и 2D удобный читатель штрих-кодов | - Оффлайн SPC Pro Station | - KSMART Solutions | ||||
| Решения | - 1D и 2D встроенный чтец штрих-кодов | - Станция обзора. | (Наблюдение и анализ, удаленный доступ, | ||||
| - Стандартная калибровочная цель | - Весь совет иностранного материала (WFMI) | Оптимизатор программирования, анализ данных, | |||||
| Модель | Л | XL | |||||
| Однополосный | Двойная полоса | Однополосный | Двойная полоса | ||||
| Максимальный объем PCB | 490 x 510 мм | Единая модель | 690 х 690 мм | Единая модель | |||
| (19,29 x 20,01 дюйма) | 490 x 580 мм | (27,17 x 27,17 дюйма) | 690 x 580 мм | ||||
| (19,29 x 22,83 дюйма) | (27,17 x 22,82 дюйма) | ||||||
| Двойная модель | Двойная модель | ||||||
| 490 x 320 мм | 690 x 320 мм | ||||||
| (19,29 x 12,60 дюйма) | (27,17 x 12,60 дюйма) | ||||||
| Минус ПХБ | 50 х 50 мм (1,97 х 1,97 дюйма) | ||||||
| Толщина ПКБ | 00,4 ~ 5 мм (0,02 ~ 0,2 дюйма) | 0.4 ~ 8 мм (0,02 ~ 0,31 дюйма) | |||||
| Максимальная масса ПКБ | 4 кг | 10 кг (22,05 фунтов) | |||||
| Машины | 600 кг. | 700 кг. | 750 кг (1653.47 фунтов) | ||||
| Освобождение дна | 50 мм ((1,97 дюйма) | ||||||
| потребление | 220 VAC ± 10%, 1 фаза, 50/60 Гц, 5 Кфг/см2 (0,45 МПа) | ||||||
| W | 1000 мм (39,37 дюйма) | 1200 мм (47,25 дюйма) | |||||
| D | 1295 мм ((50,98 дюйма) | 1475 мм (58,07 дюйма) | 1475 мм ((58,07 дюйма) | ||||
| H | 1627 мм (64,06 дюйма) | ||||||
