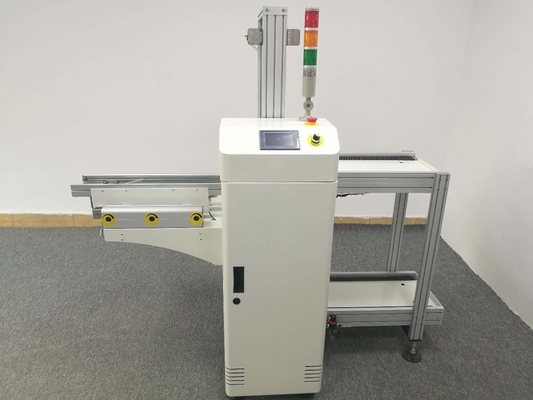

Выгружатель затяжелителя PCB журнала оборудования SMT используемый для производственной линии

SMT Equipment Magazine PCB Loader Unloader используется для производственной линии

PCB Loader - это устройство, используемое для автоматической загрузки и транспортировки печатных плат, широко используемое в промышленности производства электроники.Он повышает эффективность и точность транспортировки материалов на производственной линии, сокращая использование человеческих ресурсов и ошибок в производственном процессе.. Вот подробное введение и инструкции по использованию PCB Loader.

PCB Loader обычно состоит из следующих компонентов:

1Конвейерная лента: Конвейерная лента является основным компонентом PCB-нагрузчика, состоящим из плоского конвейера и пары приводов.плоский конвейер принимает и транспортирует ПКБ-панели, в то время как приводные колеса обеспечивают энергию для поддержания конвейера.

2Автоматический механизм выравнивания платы: расположенный у входа в конвейерную ленту, этот механизм выравнивает и вертикально загружает платы ПКБ, полученные от оборудования вверх по течению, на конвейер.Обычно он состоит из роботизированной руки.Роботизированная рука захватывает платы ПКБ, всасывающие чаши удерживают их и выстраивают их с конвейером, а датчики обнаруживают положение и состояние платы.

3. Система управления: Система управления служит мозгом загрузчика ПКБ, отвечающей за мониторинг и управление работой устройства.Операторы могут устанавливать параметрыСистема управления обычно включает в себя компьютер и соответствующее программное обеспечение.

Инструкции по использованию для PCB Loader следующие:

1Установка параметров: Во-первых, устанавливают соответствующие параметры в системе управления, такие как скорость конвейерной ленты, положение входных и выходных устройств и т.д., в соответствии с конкретными требованиями.

2. Запустите устройство: после подтверждения параметров, запустите загрузчик ПКБ через систему управления, убедившись, что устройство работает правильно и безопасно.

3. Сборка ПХБ-пакетов: поместите ПХБ-пакеты для обработки в приемную зону механизма автоматического выравнивания. Роботизированная рука автоматически схватит и выравнит их с конвейером.

4. Процесс транспортировки: после выравнивания ПКБ-панели транспортируются на конвейер. Конвейер транспортирует ПКБ-панели по установленному пути к оборудованию вниз по течению,с приводящими колесами, непрерывно обеспечивающими питание для работы конвейера.

5. Устранение неполадок: в случае возникновения каких-либо проблем во время работы операторы могут изучить аномальные условия с помощью сигналов о неисправности в системе управления и выполнить соответствующие шаги по устранению неполадок.

6. Приостановить устройство: когда работа завершена или требуется отключение, прекратите работу загрузчика ПКБ с помощью системы управления.

Для крупномасштабных производственных линий необходимо всегда уделять первоочередное внимание безопасности при использовании PCB-нагрузчиков.Специализированная подготовка часто требуется для ознакомления операторов с использованием и обслуживанием PCB Loader, обеспечивая его надлежащую работу и максимальную эффективность.

Преимущества продукта

1Специальный корпус из алюминиевого сплава, лучше знать рабочий статус журналов.

2Конструкция подъемника с твердым листом улучшает стабильность.

3- Panasonic PLC Control, мультифункциональные электрические схемы и проектирование программ.

4Удобная для пользователя программа, 4 PITCH выбирает, может установить шаг приема / отправки PCB.

5Стандартный интерфейс SMEMA может быть подключен к другому оборудованию автоматизации.

6Для передачи журналов используется пластиковая полоска.

7Скорость передачи ПКБ регулируема.

8Трехточечное расположение, пневматическое зажимание вверх-вниз, чтобы обеспечить точное расположение журналов.

9Система защиты от толчка гарантирует, что ПКБ не будет поврежден.
