Главная страница ПродукцияУстановщик чипов Samsung

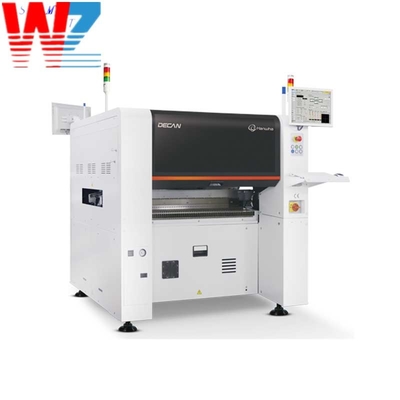

Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Машина для подбора и размещения

Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Pick And Place Machine
Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Pick And Place Machine
Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Pick And Place Machine Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Pick And Place Machine

Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Машина для подбора и размещения

Подробная информация о продукте:
Место происхождения: Южная Корея
Фирменное наименование: SAMSUNG
Номер модели: С1 С2
Оплата и доставка Условия:
Количество мин заказа: 1 шт.
Цена: Negotiable
Упаковывая детали: 1. картонная коробка с пеной защиты 2. как ваш заказ
Время доставки: 3-5 дней
Условия оплаты: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности: 2000 частей/части в Неделя
Контакт

Подробная информация
Наименование продукта: SAMSUNG Hanwha DECAN S1 S2 машина захвата и размещения Фирменное наименование: samsung hanwha
Модель: DECAN S1 S2 Основные компоненты: Hanwha DECAN S1
Номер модели: DECAN S1 S2 Размер ПКБ: L510xW460mm
Количество шпинделей: 10 шпинделей x 1 гамбрия Толщина ПКЖ (мм): 0.38 ~ 4.2
Высокая скорость: 92 000 CPH (головка HS10) Масса (кг): 1,600
Самое интересное:

Обломок Mounter Hanwha Samsung SMT

,

Декан S1 SMT монтер чипов

,

Выбор SMT и машина места

Характер продукции

SMT Pick And Place Machine SAMSUNG Hanwha DECAN S1 S2 СМТ подбирать и размещать машину

The DECAN S1 and S2 pick and place machines are advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)Они предлагают широкий спектр функциональности и функций, которые повышают точность размещения, скорость и универсальность.


Функциональность:
1Размещение компонентов: машины DECAN S1 и S2 специализируются на точном размещении поверхностных компонентов на печатные платы.Они используют передовые системы зрения и роботизированные руки, чтобы точно подбирать компоненты из питателей и размещать их в назначенных местах на PCB.
2. Высокоскоростное размещение: машины способны работать на высокой скорости, обеспечивая быстрое и эффективное размещение компонентов.обеспечение быстрых сроков обработки и повышение эффективности производства.
3Компонентная совместимость: машины DECAN S1 и S2 поддерживают широкий спектр компонентов для установки на поверхности, включая резисторы, конденсаторы, интегральные схемы (IC),массивы шаровых сеток (BGAs)Они вмещают различные размеры и типы компонентов, что делает их подходящими для различных требований к сборке печатных плат.
4Системы зрения и выравнивание: машины оснащены передовыми системами зрения, которые обеспечивают точное выравнивание и проверку компонентов.Эти системы используют камеры и алгоритмы обработки изображений для точного определения позиций и ориентации компонентов, обеспечивая правильное выравнивание во время процесса размещения.
5Гибкость кормильца: машины DECAN S1 и S2 поддерживают различные типы кормильцев, включая ленточные кормильцы, палочные кормильцы и кормильцы с подносами.Они позволяют легко и эффективно обращаться с различными типами компонентов и форматами упаковки, обеспечивая бесперебойное и бесперебойное производство.
6. Интеллектуальное управление питателем: машины оснащены интеллектуальными возможностями управления питателем. Они могут автоматически обнаруживать и отслеживать инвентарь компонентов в каждом питателе,оптимизация использования компонентов и сокращение времени установки между сериями производстваЭта функция повышает производительность и минимизирует операционные ошибки.

Модель DECAN S1
Сравнение Летающая камера + фиксирующая камера
Количество шпинделей 10 шпинделей x 1 гамбрия
Скорость размещения 47,000 CPH (оптимальный)
Точность размещения ± 28μm @ Cpk≥ 1.0
Летающая камера 03015 ~ □16мм Фиксированная камера 42 мм ~ □55 мм (MFOV) L55 мм ~ L75 мм соединитель (MFOV)
Максимальный рост 10 мм (в полете), 15 мм (в фиксации)
Минимальный размер PCB (мм) 50 ((L) x 40 ((W)
Максимальный размер PCB (мм) 510 ((L) x 510 ((W) опцион ~ Макс. 1500 ((L) x 460 ((W)
Толщина ПКЖ (мм) 0.38 ~ 4.2
Пропускная способность питателя (стандартный 8 мм) 60ea / 56ea (Фиксированная кормовая база / Докольная корзина) 120ea / 112ea (Фиксированная кормовая база / Докольная корзина) - опцион
Сила 3фаза AC200 / 208 / 220 / 240 / 380 / 415V Максимальная мощность 3,5 кВА
Потребление воздуха 5.0~7.0kgf/cm250Nl/min (Вакуумный насос)
Масса (кг) Приблизительно.600
Внешний размер (мм) 1,430 ((L) x 1,740 ((D) x 1,485 ((H)



Диапазон применения:
Машины DECAN S1 и S2 подходят для широкого спектра применений сборки ПКБ, включая:

1. Технология поверхностного монтажа (SMT) сборка: они используются в производстве ПХБ с поверхностными монтажными компонентами.обеспечение точного выравнивания и надежных соединений сварки во время последующего процесса сварки.
2. Разработка прототипов: машины идеально подходят для разработки прототипов и малого производства. Их гибкость и быстрое время настройки позволяют быстро повторяться и проверять конструкции печатных плат.содействие эффективным циклам разработки продукции.
3Средний и высокий объем производства: машины DECAN S1 и S2 подходят для средних и высоких объемов производства.Их высокоскоростные возможности размещения и эффективное управление питателем позволяют быстро и надежно собирать большое количество ПХБ.
4. Производство на многопроектах: машины способны обрабатывать производство на многопроектах, где в одном производственном цикле производятся различные конструкции ПКБ.Они предлагают быстрый переход между проектами., минимизируя время простоя и облегчая эффективное производство разнообразных PCB-сборов.
5Автомобильная промышленность, потребительская электроника и телекоммуникации: машины DECAN S1 и S2 находят применение в различных отраслях, включая автомобильную промышленность, потребительскую электронику,и телекоммуникацийОни отвечают требованиям высокого качества и надежности в этих секторах, обеспечивая точное и последовательное размещение компонентов.

Машины DECAN S1 и S2 обеспечивают передовые функции для высокоскоростного и точного размещения компонентов в сборке печатных плат.Они играют решающую роль в производстве электроники., обеспечивая эффективное производство и надежную производительность электронных продуктов.



Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Машина для подбора и размещения 0Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Машина для подбора и размещения 1



Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Машина для подбора и размещения 2
