Устройство для испытаний ПКБ с устойчивостью к износу SMT AOI GKG G3 G5

Подробная информация о продукте:
Место происхождения: Гуандун, Китай
Фирменное наименование: GKG
Номер модели: G3
Оплата и доставка Условия:
Количество мин заказа: 1 шт.
Цена: Negotiable
Упаковывая детали: 1.wooden случай 2.As ваш заказ
Время доставки: 5-8 дней
Условия оплаты: T/T, западное соединение, PayPal, кредитная карточка
Поставка способности: 10 штук/штук в неделю

Подробная информация

Наименование продукта: Машина GKG G3 AOI Номер модели: G3
Качество: Сверху Пакет: Деревянный корпус
Состояние: Новый Тип: машина smt
Бренд: GKG Доставка: UPS, DHL, FedEx, как ваш заказ
Самое интересное:

GKG G3 Smt Aoi машина

,

Устойчивая к износу машина SMT Aoi

,

Оборудование для испытаний ПКБ GKG G3

Характер продукции

Устройство для испытаний ПКБ с устойчивостью к износу SMT AOI GKG G3 G5

Название: машина GKG AOI
Бренд: GKG
Модель: машина GKG G3 AOI
Спецификация: машина GKG G3 AOI
Состояние: оригинал/копия
Качество: высочайшее
Запасы: большие
Оплата: L/C T/T D/P Western Union Paypal Money Gram и другие
Отправка: через три дня.
Гарантия: 1 год
Доставка: Fedex, UPS, DHL, по требованию
Опаковка: картонная коробка с защитой от пены



G5 - это высокая точность и высокая стабильность полностью автоматического машинного зрения печати.

развитие тенденции производства нового поколения полностью автоматической печатной машины с международным лидирующим

технология синхронного зрения, визуальная обработка высокого разрешения, высокая точность системы передачи,

адаптивный скрепер подвески.


Спецификация:
Высокоточный автоматический печатный принтер с пастой для сварки серии GKG, предназначенный для высокой точности
печать стальных сеток или печать штемпелями в промышленности SMT.
Размеры печатных печатных плат: 50 мм х 50 мм ~ 400 мм х 340 мм;
Толщина ПКБ: 0,4 мм ~ 6 мм
Толщина FPC: ¥0,6 мм (за исключением гига)

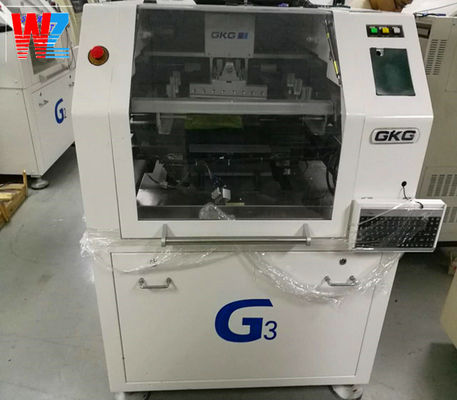

Устройство для испытаний ПКБ с устойчивостью к износу SMT AOI GKG G3 G5 0

1Все новые 3-го поколения стенцил X-лучевой структуры, добавить операторов пасты сварки более удобным и точным размещением

Стальная сетка;Новый тип крутящего момента X-луч, устраняет пасту сварки и отложение пыли, продлевает срок службы машины;
2,Скалируемый на устройстве давления, ввиду легкой деформации печати ПКБ может сделать таблетку, не нужно

В зависимости от продукта гибкое использование
3,Вся машина используют импортированные самосмазывающие рельсы, рельсы не нужно добавлять смазки, в течение пяти лет руководство

бесплатное обслуживание в течение пяти лет.
4, X Y1 Y2 в США HAYDON линейный двигатель, японский точный приводной винт, самосмазывающийся рулевой рельс, чтобы обеспечить точность
5,Net рамы Y для автоматического определения местоположения, может быстро реализовать автоматический штемпель контрапункт;
6"Сгибающийся лезвий с использованием высокопрочной стали в процессе печати для обеспечения стабильности печатной головки;
Плавучая система скребки типа, уникальное упругое устройство пребывания, может очень хорошая защита в процессе скребки

Штемпель и скрепер.



Положение Параметр
Точность повторения позиции ± 0,01 мм ((Данные испытания и метод доступны)
Точность печати ± 0,025 мм ((Данные испытания и метод доступны)
Скорость печати / время цикла <8s (без печати и очистки)
Переход продукции <5 мин
Размер экрана/минус-макс 737 мм X737 мм
Размер/толщина экранаНепонимание 20 мм ~ 40 мм
Размер ПКЖ/минимально-максимально/толщина 50X50mm-400X370mm/0,4~6mm
Соотношение изгиба на ПКБ <1%(На основе длины диагонали)
Размер нижней части доски 15 мм(Стандартная конфигурация), 25 мм
Размер края доски 3 мм
Высота конвейера 900±40 мм
Направление конвейера Лево-право; право-лево; лево-лево; право-право
Скорость конвейера 100-1500 мм/сек Программируемое управление
Позиционирование на борту Система поддержки Магнитный шпиль/боковой блок поддержки/гибкий автоматический шпиль(Необязательно)
Система зажима Эластичная боковая застежка/Вакуумная сосна/Установка таблицы Z-направления типа расширения
Начальник печати Две независимые моторизованные печатные головки
Скорость свертывателя 6 ~ 300 мм/сек
Давление свертывателя Управление программным обеспечением 0-10 кг(обратная связь давления в замкнутом цикле), значение давления видимо
Угол свертывателя 60° (стандартный)/55°/45°
Тип скважины Стальной скрейдж (стандартный), резиновый скрейдж и другие типы скрейджей должны быть настроены.
Скорость разделения стальной сетки 0.1 ~ 20 мм/сек Программируемое управление
Способ очистки Сухой тип, влажный тип, вакуумный тип (Программируемая комбинация методов очистки))
Диапазон регулировки таблицы X:±3 мм; Y:±7 ммθ:±2°
Вид доверительного пункта Стандартная геометрическая форма фидуциальной точки, клейкая подложка / отверстие штенцера
Система камеры Цифровая камерадля системы зрения вверх/вниз
Давление воздуха 4 ~ 6 кг/см2
Потребление воздуха Примерно 0,07 м3/мин
Метод контроля Контроль ПК
Силовое питание AC:220±10%,50/60HZ 1Φ 1,5 КВт
Размеры/вес машины Зависит от модели.
Операция Tempэратура -20°C ~ +45°C
Операция "Влажность" 30% ~ 60%
Устройство для испытаний ПКБ с устойчивостью к износу SMT AOI GKG G3 G5 1
Устройство для испытаний ПКБ с устойчивостью к износу SMT AOI GKG G3 G5 2

Соответствующий продукт

У нас есть полный спектр SMT выбирать и место машины для FUJI, JUKI, SAMSUNG, YAMAHA, PANASONIC и так далее, питатель

Дюзель, СМТ-машина, конвейер, цилиндр и вибрационный кормильщик, все, что вам нужно, просто скажите мне!



Основная марка - Fuji YAMAHA Samsung Panasonic SONY тяжелая машина
1. смазочное масло SMT
2. Части SMT
3. Ноздри и питатель
4. SMT ремень и другие части в машине

Частые вопросы
1. Если машина имеет какие-либо проблемы после того, как я получу его, как я могу это сделать?
Бесплатные запчасти будут отправлены в течение гарантийного периода.
2Все продукты могут быть настроены в соответствии с вашими потребностями
3Обеспечение торговли
Защита качества продукции,защита доставки в срок,защита платежей
4Качество
Все продукты были протестированы на испытательных скамейках.

Устройство для испытаний ПКБ с устойчивостью к износу SMT AOI GKG G3 G5 3
